émetteur-récepteur optique bidirectionnel simple du connecteur 20Km de 1.25G LC

Module simple optique bidirectionnel de la fibre SFP du connecteur 20Km de l'émetteur-récepteur 1.25G LC de fibre

Description

Les émetteurs-récepteurs de SFP-BIDI sont haute performance, modules rentables soutenant double taux des données de 1.25Gbps/1.0625Gbps et
la distance de transmission de 120km avec l'émetteur-récepteur de SMF.The se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN
intégré avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Les émetteurs-récepteurs sont compatibles avec l'accord multisource de SFP (MSA) et le SFF-8472. Pour de plus amples informations, référez-vous svp à SFP MSA.


Caractéristique

●Température de carter fonctionnante :
Commerical : °C 0 à 70 industriel : - °C 40 à 85


Capacités absolues

Paramètre	Symbole	Mn.	Maximum.	Unité	Note
Tension d'alimentation	Vcc	-0,5	4,0	V
Température de stockage		-40	85	°C
Hygrométrie		5	85	%



Note : L'effort au-dessus des estimations absolues de maximum peut endommager permanent l'émetteur-récepteur.

Caractéristiques de fonctionnement générales

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Débit			1250		Mb/s
Tension d'alimentation	Vcc	3,13	3,3	3,47	V
Approvisionnement actuel	Icc5			220	mA
Temp de opération de cas.	Comité technique	0		70	°C
		-10		80	°C
		-40		85	°C

CARACTÉRISTIQUES OPTIQUES

l) émetteur

arameter	Symbole	Mn.	Type	Maximum.	Unité	Note
Longueur d'onde fonctionnante	λC	1270	1310	1360	nanomètre
		1470	1490	1510
Avenue. de puissance de sortie (permis)	PO	-8		-4	dBm	1
Rapport d'extinction	ER	9			DB	1
Largeur spectrale de RMS	Δλ			4	nanomètre
Temps de hausse/automne (20%~80%)	Tr/Tf			0,26	picoseconde	2
Masque d'oeil de sortie	Conforme avec IEEE802.3 z (sécurité des lasers de classe 1)

Note (1) : Mesure au modèle de 2^23-1 NRZ PRBS

Note (2) : Définition de masque d'oeil d'émetteur

2)Récepteur

Paramètre	Symbole	Mn.	Type	Maximum.	Unité	Note
Longueur d'onde fonctionnante		1470	1490	1510	nanomètre
		1270	1310	1360
Sensibilité	Psen			-22	dBm	1
Surcharge minimale	Pimax	-3			dBm
La visibilité directe affirment	PA	-35			dBm
La visibilité directe De-affirment	Palladium			-23	dBm	2
Hystérésis de visibilité directe	Palladium-PA	0,5		6	DB

Note (1) : Mesuré avec la source lumineuse 1490nm (1310nm), ER=9dB ; JUJUBES =<10>

Note (2) : Quand la visibilité directe De-a affirmé, la sortie de RX data+/- est sortie de signal.



L'information de commande

SFP BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, 20km, avec DDM

SFP BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, 20km, avec DDM

SFP BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, 20km, sans DDM

SFP BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, 20km, sans DDM



Applications

1. Gigabit Ethernet

2. La Manche de fibre

3. Commutateur pour commuter l'interface

4. Applications commutées de carte mère

5. Interface de routeur/serveur

6. D'autres systèmes de transmission optiques

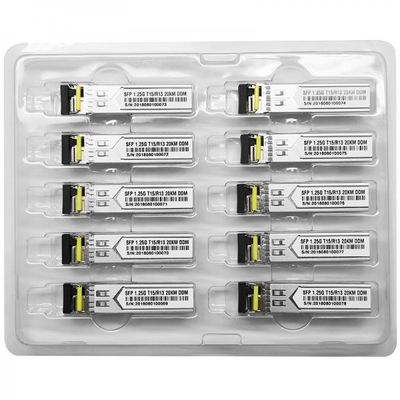

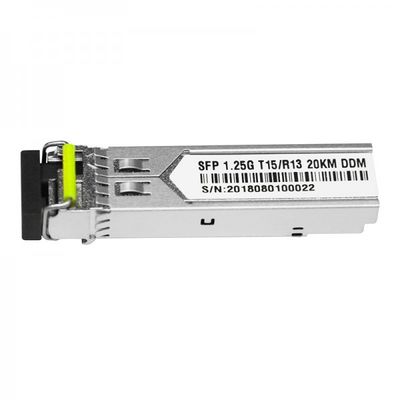

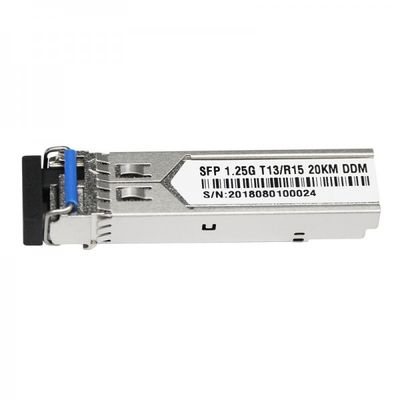

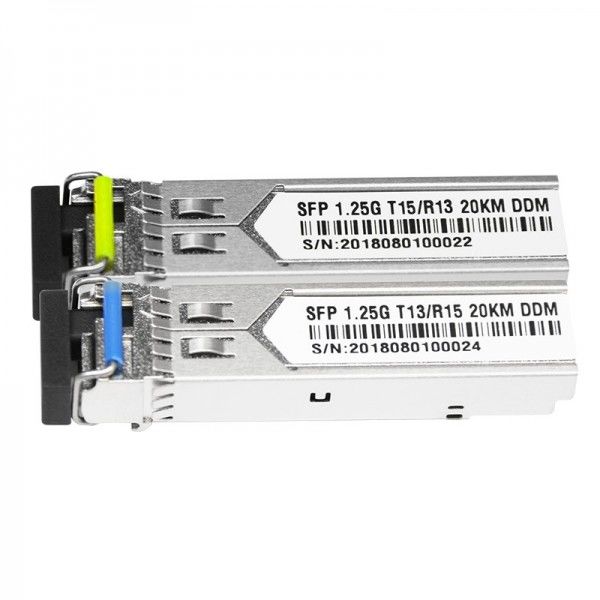

Images de produit



Image d'usine



Expédition
