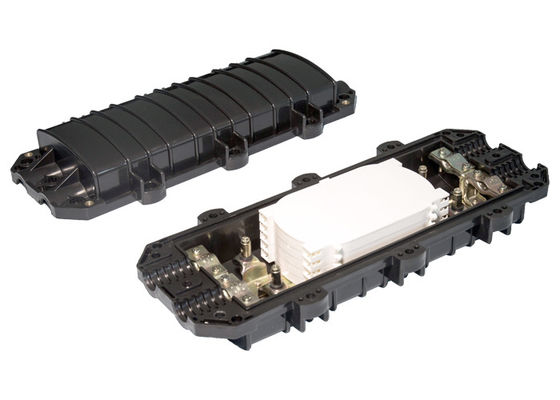

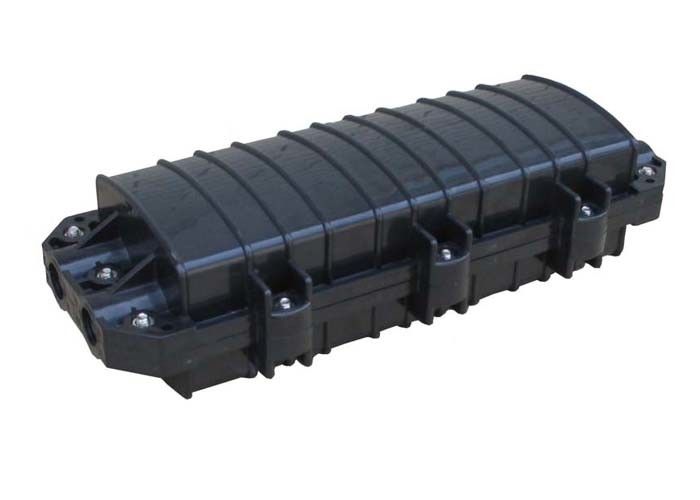

Fermeture optique de fibre de noyau de l'ABS 48, fermeture optique d'épissure

Résistant à l'eau du noyau FTTH IP68 de la fermeture 48 de joint de câble optique de fibre du dôme GPJ

Application :

      Le produit peut être appliqué dans la ligne droite et l'avançon (une dans deux, un dans trois) connexions de câbles à fibres optiques dans le diamètre de 17mm (φ), tous les types et structures, une fois étendu au-dessus, dans la canalisation, le souterrain ou dans le puits. En attendant, il est également appliqué à la connexion des câbles de téléphone de ville de tout-plastique.

Caractéristiques structurelles :

• Tous les index de propriété sont conformes à la norme YD/T814-1996 nationale.
• Le corps de cas est fait à partir des plastiques de construction à haute intensité importés (ABS) et a formé la forme avec des plastiques de moule sous la haute pression. Il est sous forme de DEMI rectangle, avec les avantages de moins de poids, de durée de vie mécanique élevée d'intensité, de corrosif-résistance, anti-abasourdie et longue.
• L'entrée de corps et de câble de cas sont scellées avec le voyage en caoutchouc adhésif (non-vulcanisé) et la bande scellée. Capacité de scellage fiable. Il peut être rouvert et facile de maintenir.
• la disposition unique de 2 boucles différentes de câble (φ12.5, φ17) permet à l'utilisateur de choisir le diamètre extérieur différent selon des conditions réelles, il augmente la fiabilité de l'entrée de câble a scellé.
• Le plateau de fibre-fonte de recouvrement et l'unité distincte de la terre d'isolation font la disposition des noyaux, augmentant la capacité et le flexible, commode câble-de terre et sûr.
• Le composant externe en métal et l'unité de réparation sont faits d'acier inoxydable, ainsi peuvent être à plusieurs reprises employés dans différents environnements.
•

Spécifications techniques principales :

• Taille externe : (length×width×height) 435×190×120
• poids : 2.5kg
• rayon de enroulement de fibre optique : : ≥40mm
• perte supplémentaire de plateau de fibre : ≤0.01dB
• longueur de fibre laissée dans le plateau : ≥1.6m
• capacité de fibre : simple : 96 noyaux, en forme de bande : 192 noyaux
• la température fonctionnante : - 400 C | + 700 C
• pression-résistance latérale : : ≥2000N/10cm
• choc-résistance : ≥20N.m
•

Opérations :

• Choisissez la boucle de câble avec le diamètre extérieur approprié et laissez-la passer par le câble à fibres optiques. Épluchez le câble, enlevez logement externe et intérieur, aussi bien que le tube lâche de contrat, et enlevez la graisse remplissante, en laissant 1.1~1.6mfiber et 30~50mm le noyau en acier.
• Fixez la carte et le câble de pressing de câble, ainsi que le câble pour renforcer le noyau en acier. Si le diamètre du câble est moins de 10mm, liez d'abord le point de réparation de câble avec le ruban adhésif jusqu'au diamètre a atteint 12mm, le fixent alors.
• Menez la fibre dans le plateau, le tube de contrat de la chaleur de difficulté et le tube de fonte et se reliants de fonte de la chaleur à un de la fibre se reliante. Après avoir fondu et relié la fibre, le tube de fonte de tube et de chaleur de contrat de la chaleur de mouvement et fixer l'inoxydable (ou le quartz) renforcent le bâton de noyau, s'assurent que le point se reliant est au milieu du tuyau de logement. Chauffez le tuyau pour transformer les deux en un. Mettez le joint protégé dans le plateau de fibre-pose. (un plateau peut étendre 12 noyaux)
• Étendez la fibre gauche dans le plateau de fonte et se reliant également, et fixez la fibre de enroulement avec les liens en nylon. Utilisez les plateaux de bas en haut. Après tout la fibre a été reliée, couvre la couche supérieure et la fixe.
• Placez-le et employez le fil de terre selon le plan de projet.
• Scellage de l'arrêtoir de câble s'approchant de l'admission de la fermeture d'épissure et du joint des anneaux de câble avec la bande de cachetage. Et étroitement les admissions inutilisées avec des prises, avec les parties concaves exposées de la prise scellée avec des bandes. Alors mettez les voyages de scellage dans la rainure d'étanchéité des côtés de la coquille et graissez la partie concave de l'admission du corps entre les deux parties de la coquille. Puis fin les deux parties de la coquille et la serrer avec des boulons d'acier inoxydable. Les boulons devraient être vissés étroitement avec la force équilibrée.
• Selon la condition de pose, position et fixer l'outil accrochant.
